攔污除污系列

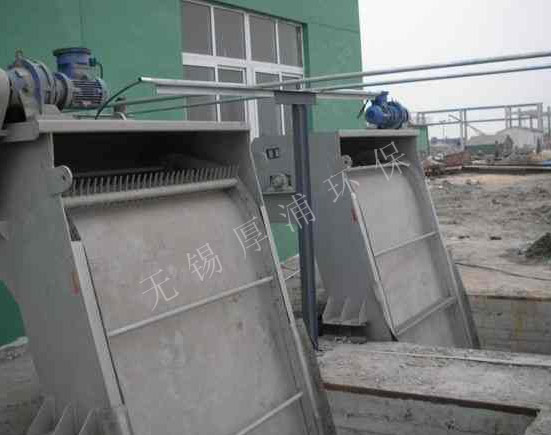

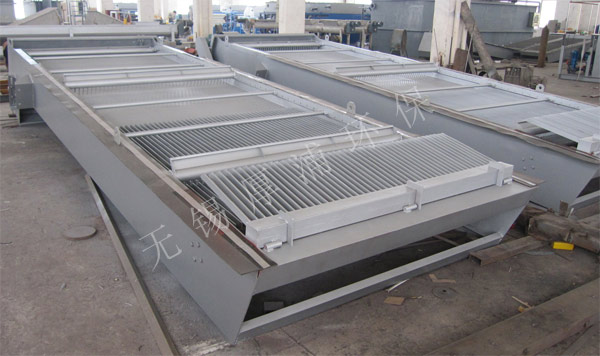

ZHG型反撈式格柵除污機
發布時間：2018-07-02 點擊次數：4225 次
概述
反撈式格柵除污機為粗格柵，又稱雨水格柵，或者回轉耙式格柵，是一種用于清除水體重較大固體懸浮物的大型粗格柵設備，本裝置可以連續清除液體中的固體懸浮物，設計合理，結構簡單，運轉安全可靠，自動化程度高，可廣泛運用于城市污水處理，自來水廠取水口，雨水泵站，發電廠冷卻水取水口等大流量的水處理場所。設備結構參照了回轉式格柵除污機的優點，采用與眾不同的工作原理，即耙齒鏈在柵前后作回轉運動，當耙齒運轉到柵條的迎水面時，即插入柵條縫隙中由下往上作清撈動作，耙齒鏈采用封閉式，不讓雜物侵入，使設備運轉平穩。在設備安裝時采用整機吊裝，只需在集水井兩側的地坪上預埋兩塊鋼板，土建簡單，安裝維修方便。
工作原理
反撈式格柵除污機由機架、驅動裝置、傳動導輪、耙鏈組合及耙齒、擋渣柵條。擋渣板等組成。在電機驅動下，牽引鏈條在迎水面由下往上作回轉運動。當牽引鏈上的耙齒軸運轉到柵條的迎水面時。耙齒即插入柵條縫隙中由下往上作清撈動作，將柵條上所截留的雜物刮落耙中，清除效率高且徹底。當齒耙運轉到機器上，雜物靠自重自行脫落至容器或輸送機上，把雜物送走。
反撈式格柵除污機為粗格柵，又稱雨水格柵，或者回轉耙式格柵，是一種用于清除水體重較大固體懸浮物的大型粗格柵設備，本裝置可以連續清除液體中的固體懸浮物，設計合理，結構簡單，運轉安全可靠，自動化程度高，可廣泛運用于城市污水處理，自來水廠取水口，雨水泵站，發電廠冷卻水取水口等大流量的水處理場所。設備結構參照了回轉式格柵除污機的優點，采用與眾不同的工作原理，即耙齒鏈在柵前后作回轉運動，當耙齒運轉到柵條的迎水面時，即插入柵條縫隙中由下往上作清撈動作，耙齒鏈采用封閉式，不讓雜物侵入，使設備運轉平穩。在設備安裝時采用整機吊裝，只需在集水井兩側的地坪上預埋兩塊鋼板，土建簡單，安裝維修方便。
工作原理
反撈式格柵除污機由機架、驅動裝置、傳動導輪、耙鏈組合及耙齒、擋渣柵條。擋渣板等組成。在電機驅動下，牽引鏈條在迎水面由下往上作回轉運動。當牽引鏈上的耙齒軸運轉到柵條的迎水面時。耙齒即插入柵條縫隙中由下往上作清撈動作，將柵條上所截留的雜物刮落耙中，清除效率高且徹底。當齒耙運轉到機器上，雜物靠自重自行脫落至容器或輸送機上，把雜物送走。
特點與應用
在運行過程中，雜物可能進入牽引鏈中，將鏈條卡死，故設計了封閉式牽引鏈。其主要有鏈板、鏈銷和滾輪組成，運行時由機架上的導軌作導向，滾輪在導軌上作滾動運動，阻力小且運轉平穩。
水下回轉輪定位采用不銹鋼材質，配以耐磨銅套自潤滑軸承，免去水下部件的日常維護。
擋渣部分采用固定柵條形式，有較強的耐沖擊力，能承受較大的水位差。
基于以上優點，反撈式格柵應用于較寬的河道攔污、雨水泵站、河道取水口、污水廠粗格柵等大流量的水處理場所。
訂貨參數
1、渠道（設備）寬度 2、渠道深度 3、出料高度 4、耙齒間隙 5、安裝角度 6、機架材質 7、耙齒材質 8、其余要求
外形示意圖
在運行過程中，雜物可能進入牽引鏈中，將鏈條卡死，故設計了封閉式牽引鏈。其主要有鏈板、鏈銷和滾輪組成，運行時由機架上的導軌作導向，滾輪在導軌上作滾動運動，阻力小且運轉平穩。
水下回轉輪定位采用不銹鋼材質，配以耐磨銅套自潤滑軸承，免去水下部件的日常維護。
擋渣部分采用固定柵條形式，有較強的耐沖擊力，能承受較大的水位差。
基于以上優點，反撈式格柵應用于較寬的河道攔污、雨水泵站、河道取水口、污水廠粗格柵等大流量的水處理場所。
訂貨參數
1、渠道（設備）寬度 2、渠道深度 3、出料高度 4、耙齒間隙 5、安裝角度 6、機架材質 7、耙齒材質 8、其余要求

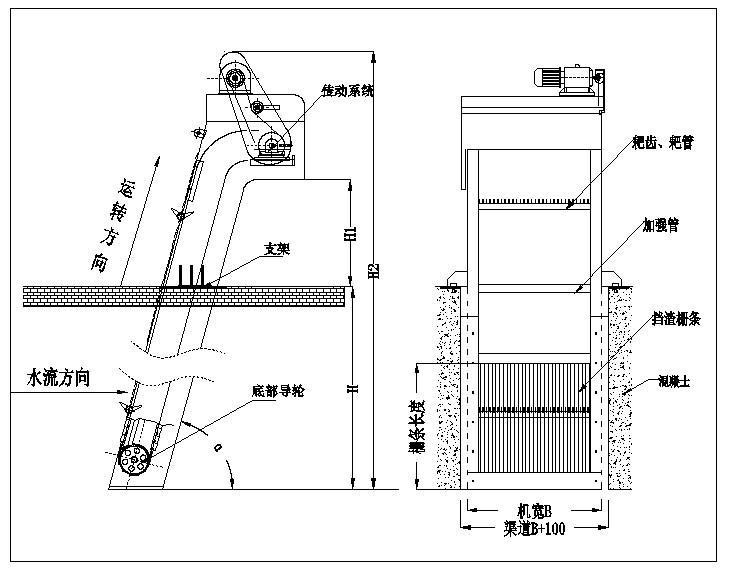

外形示意圖
B=機寬； H=渠深； H1=出渣高度； H2=H+H1+2000； α=安裝角度。
過水流量計算
反撈式格柵每小時過水流量：Q=K*（B-160）*h*V*3600，其中：
Q=過水流量（m³/h）；K=與格柵間隙有關的流量系數（見系數表）；B=格柵機寬；h=柵前水深,一般按1m或低于渠深0.3m以上；V=過流速度，一般取0.6~1m/s。
主要技術參數
過水流量計算
反撈式格柵每小時過水流量：Q=K*（B-160）*h*V*3600，其中：
Q=過水流量（m³/h）；K=與格柵間隙有關的流量系數（見系數表）；B=格柵機寬；h=柵前水深,一般按1m或低于渠深0.3m以上；V=過流速度，一般取0.6~1m/s。
主要技術參數
過流系數K
| 格柵間隙 | 15 | 20 | 30 | 50 | 80 | 100 | >100 |
| 流量系數K | 0.42 | 0.5 | 0.6 | 0.71 | 0.8 | 0.83 | 0.85 |
注：可以采用插值法得出其他間隙對應K值的近似值。
ZHG反撈式格柵除污機主要技術參數及外形尺寸列表
|
型號 （ZHG） |
設備寬度 （mm） |
溝寬 （mm） |
電機功率 （kw） | 過水流量（m³/h） | |||||
| 格柵間隙 （mm） | |||||||||
| 15 | 20 | 30 | 50 | 80 | 100 | ||||
| 800 | 800 | 900 | 1.1 | 581 | 691 | 829 | 982 | 1106 | 1147 |
| 1000 | 1000 | 1100 | 762 | 907 | 1089 | 1288 | 1452 | 1506 | |
| 1200 | 1200 | 1300 | 1.1~1.5 | 943 | 1123 | 1348 | 1595 | 1797 | 1865 |
| 1400 | 1400 | 1500 | 1125 | 1339 | 1607 | 1902 | 2143 | 2223 | |
| 1600 | 1600 | 1700 | 1306 | 1555 | 1866 | 2208 | 2488 | 2582 | |
| 1800 | 1800 | 1900 | 1488 | 1771 | 2125 | 2515 | 2834 | 2940 | |
| 2000 | 2000 | 2100 | 1669 | 1987 | 2385 | 2822 | 3180 | 3299 | |
| 2200 | 2200 | 2300 | 1851 | 2203 | 2644 | 3129 | 3525 | 3657 | |
| 2400 | 2400 | 2500 | 2032 | 2419 | 2903 | 3435 | 3871 | 4016 | |
| 2600 | 2600 | 2700 | 1.5~2.2 | 2214 | 2635 | 3162 | 3742 | 4216 | 4374 |
| 2800 | 2800 | 2900 | 2395 | 2851 | 3421 | 4049 | 4562 | 4733 | |
| 3000 | 3000 | 3100 | 2576 | 3067 | 3681 | 4355 | 4908 | 5092 | |
